Gruppe 4: Gummikompensatoren

Inhaltsverzeichnis: ERV Gummikompensatoren, Seite 401

Stand: 03.2024

Bestellnummern-Erläuterung, Seite 402 + 403

Stand: 07.2023

Hinweise für die Kompensatorwahl, Seite 404

Stand: 07.2023

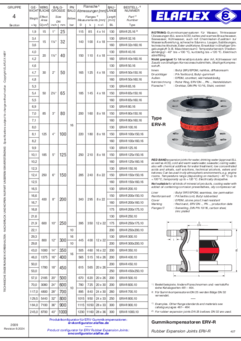

ROTRING-Gummikompensatoren, Seite 407-408

  • Type ERV-R

für Wasser, Trinkwasser (Zulassungen ELL sowie ACS), kaltes und warmes Brauchwasser, Seewasser, Kühlwasser, auch mit Chemikalien-Zusätzen zur Wasseraufbereitung, schwache Säuren und Laugen, Salzlösungen, technische Alkohole, Ester und Ketone.

Temperaturbereich -40° bis +100°C.

Stand: 06.2022

ROTEX-Gummikompensatoren, Seite 411-412

  • Type ROTEX

für Dauerbeanspruchung durch heißes Heizungswasser, Kühlwasser und heiße Luft. DIN-zugelassen bis 100°C bei 10 bar und bis 110°C bei 6 bar.

Temperaturbereich -40°C bis +130°C.

Stand: 06.2022

CR-Gummikompensatoren, Seite 415-416

  • Type ERV-CR

für kaltes und warmes Wasser, Schwimmbadwasser, Seewasser, Abwasser (schwach sauer oder alkalisch) – auch ölhaltig, Kühlwasser mit ölhaltigen Korrosionsschutzmitteln, Schmieröl, Fette und Luft, Pressluft.

Temperaturbereich -25°C bis +90°C.

Stand: 06.2022

BR-Gummikompensatoren, Seite 417-418

  • Type ERV-BR

Spezialtype für abrasive Medien wie Schlämme, Feststoff - / Flüssigkeits-Gemische und Emul -
sionen, staub- und pulverförmige Medien (z. B. Ruße).

Temperaturbereich (medienabhängig) - 50° C bis + 70° C, kurzzeitig bis + 90° C.

Stand: 06.2022

ROTPUNKT-Gummikompensatoren, Seite 419-420

  • Type ERP

für den Sanitärbereich, für kaltes und warmes Wasser. Schwimmbadwasser, Seewasser, Trinkwasser.

Temperaturbereich -40°C bis +90°C.

Stand: 06.2022

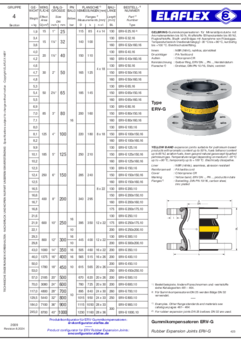

GELBRING-Gummikompensatoren, Seite 423-424

  • Type ERV-G

für Mineralölprodukte, Kraftstoff-Ethanolgemische und DIN EN-Kraftstoffe, Stadt- und Erdgas mit Ausnahme von Flüssiggas.

Temperaturbereich -20°C bis +90°C.

Stand: 06.2022

GELBSTAHL-Gummikompensatoren, Seite 427-428

  • Type ERV-GS

für Mineralölprodukte, DIN-Kraftstoffe, Kühlwasser mit ölhaltigem Korrosionsschutz, Schmier- bzw. Hydrauliköle und Seewasser.

Temperaturbereich -20°C bis +90°C. Flammbeständig bis 30min. bei 800°C.

Stand: 06.2022

GELBSTAHL-HNBR-Gummikompensatoren, Seite 431-432

  • Type ERV-GS HNBR

für Mineralölprodukte, DIN-Kraftstoffe, Kühlwasser mit ölhaltigem Korrosionsschutz, Schmier- bzw. Hydrauliköle und Seewasser. Sehr gute Alterungs-, Witterungs- und Ozonbeständigkeit.

Temperaturbereich -35°C bis +100°C.

Stand: 06.2022

GELBRING LT-Gummikompensatoren, Seite 435-436

  • Type ERV-G LT

besonders kältefeste Ausführung für Mineralölprodukte, Diesel, Heizöl bis +90°C, Flugkraftstoff JETA 1, Kerosin, Petroleum bis +60°C, Otto-Kraftstoffe bis +40°C.

Temperaturbereich -40°C bis +90°C.

Stand: 06.2022

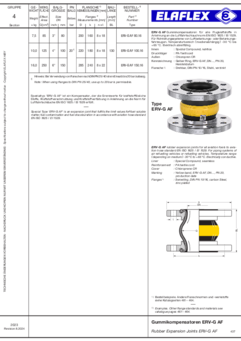

GELBRING AF Gummikompensatoren, Seite 437-438

  • Type ERV-G AF

für alle Flugkraftstoffe in Anlehnung an die Luftfahrtschlauchnorm EN ISO 1825 / EI 1529 und Rohrleitungssysteme von Luftbetankungs- oder Betankungsfahrzeugen.

Temperaturbereich (medienabhängig) -40°C bis +65°C.

Stand: 07.2023

ORANGERING-Gummikompensatoren, Seite 439 & 440

  • Type ERV-OR

für Flüssiggas nach DIN EN 589. Für Tankwagen und Abfüllstationen.

Temperaturbereich -20°C bis +90°C.

Stand: 03.2024

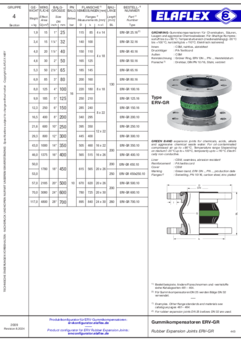

GRÜNRING-Gummikompensatoren, Seite 443-444

  • Type ERV-GR

für Chemikalien, Säuren, Laugen und agressive Chemieabwässer. Für ölhaltige Kompressorluft bis zu +90°C.

Temperaturbereich -20°C bis +100°C.

Stand: 06.2022

WEISSRING-Gummikompensatoren, Seite 451-452

  • Type ERV-W

für Lebensmittel, auch öl- und fetthaltige Nahrungsmittel. Nicht zugelassen für Trinkwasser.

Temperaturbereich -20°C bis +90°C.

Stand: 06.2022

FLANSCH-Auswahlmöglichkeiten, Seite 461-464

Für die Auswahl der Flansche stehen umfassende Kombinationsmöglichkeiten in Bezug auf Anschlussmaße, Materialien und Beschichtungen zur Verfügung. Auch zwei unterschiedliche Flanschtypen an einem Kompensator sind möglich.

Stand: 10.2020

ERV Zugstangen und Angularverspannung, Seite 464

Längenbegrenzungsflansche − Type ZS

Stand: 03.2017

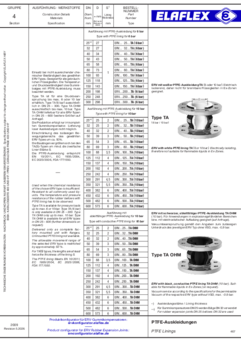

ERV-Leitrohre, PTFE-Auskleidung, Stützringe, Stützspiralen, Seite 467-468

Stand: 01.2023

Flammschutzhüllen für ERV-Gummikompensatoren, Seite 471

Stand: 06.2022

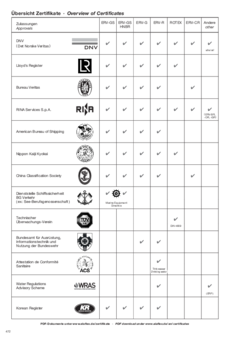

Übersicht Zertifikate, Seite 472

Stand: 06.2022

Gewindeanschlüsse für ERV, Seite 465-466

Gummikompensatoren mit Gewindeanschluss, verfügbar für verschiedene ERV-Typen.

Stand: 02.2024

Hinweise für den Konstrukteur, Seite 475-476

Stand: 05.2019

Montage- und Betriebshinweise für ERV-Gummikompensatoren, Seite 479-480

Stand: 06.2022

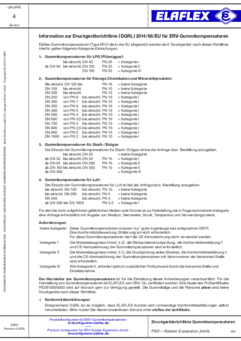

Information zur Druckgeräterichtlinie (DGRL) 2014/68/EU, Seite 483‑484

Stand: 04.2019

 Katalogseiten-Auswahl nach Kategorie

Gummikompensatoren

  • Inhaltsverzeichnis: ERV Gummikompensatoren
  • ROTRING-Gummikompensatoren
  • ROTEX-Gummikompensatoren
  • CR-Gummikompensatoren
  • BR-Gummikompensatoren
  • ROTPUNKT-Gummikompensatoren
  • GELBRING-Gummikompensatoren
  • GELBSTAHL-Gummikompensatoren
  • GELBSTAHL-HNBR-Gummikompensatoren
  • GELBRING LT-Gummikompensatoren
  • GELBRING AF Gummikompensatoren
  • ORANGERING-Gummikompensatoren
  • GRÜNRING-Gummikompensatoren
  • WEISSRING-Gummikompensatoren

Informationen zu Gummikompensatoren

  • Bestellnummern-Erläuterung
  • Hinweise für die Kompensatorwahl
  • Übersicht Zertifikate
  • Hinweise für den Konstrukteur
  • Montage- und Betriebshinweise für ERV-Gummikompensatoren
  • Information zur Druckgeräterichtlinie (DGRL) 2014/68/EU

Zubehör für Gummikompensatoren

  • FLANSCH-Auswahlmöglichkeiten
  • ERV Zugstangen und Angularverspannung
  • ERV-Leitrohre, PTFE-Auskleidung, Stützringe, Stützspiralen
  • Flammschutzhüllen für ERV-Gummikompensatoren
  • Gewindeanschlüsse für ERV

Gib Gummi - ERV für flexible Verbindungen.

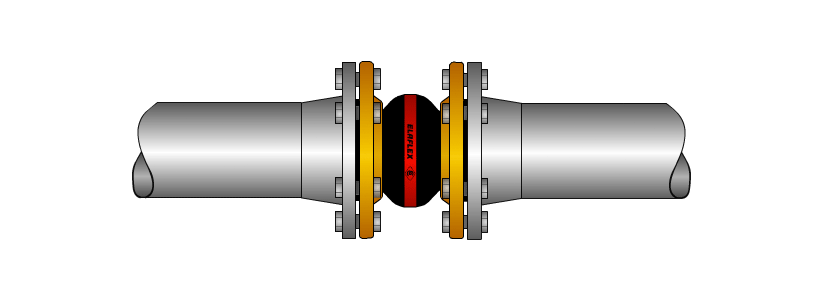

Um Rohrleitungen flexibel zu verbinden, werden unter anderem Gummikompensatoren eingesetzt. ELAFLEX HIBY verwendet hierfür den Markenbegriff ERV ®, abgeleitet aus: Elastische Rohrverbinder.

ERV-Kompensatoren bestehen aus einem formgefertigten, einwelligen Gummibalg mit drucktragenden Einlagen und drehbaren Metallflanschen. Sie sind in Konstruktion und Baulänge mittlerweile zu einem weltweit anerkannten Standard geworden.

Hohe Lieferbereitschaft: mit mehr als 30.000 Bälgen verfügt ELAFLEX HIBY Hamburg über eines der grössten Lager für Gummikompensatoren. - Basis für eine schnelle, zuverlässige Lieferung. Abhängig von den zu erwartenden Betriebsbedingungen wählen Sie den entsprechenden Balg (z.B. EPDM, NBR, Hypalon oder Neoprene). Es stehen 13 verschiedene Typen zur Wahl, von DN 25 bis 1000 mm, in diversen Baulängen (Standard = 130 mm).

Qualitätsproduktion: für ERV werden ausschliesslich Premium-Quality Bälge von ContiTech, Deutschland verwendet. ELAFLEX HIBY und ContiTech stehen für Zuverlässigkeit und Langlebigkeit.

Bitte lassen Sie sich von unserem Vertriebsteam beraten. Alternativ, für eine einfache und schnelle Auswahl: bitte nutzen Sie unseren ERV-Konfigurator!
