Gruppe 3: Tankwagen- & Tankarmaturen

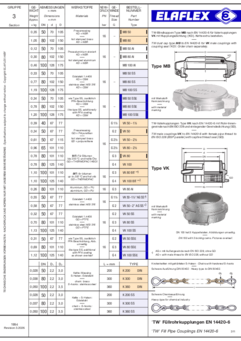

TW-Vaterkupplungen, TW-Blindkappen, Ketten, Seite 311‑312
nach EN 14420-6 (DIN 28450)
- Type VK (Vaterkupplungen),
- Type MB (Blindkappen),
- Type K (Knotenketten)
Rückseite: Sonderausführungen (Tanksicherung abschließbar TS 80, Diebstahlsicherung, Peilrohrkappe MB 50 P, PFA Beschichtung)
Stand: 09.2017

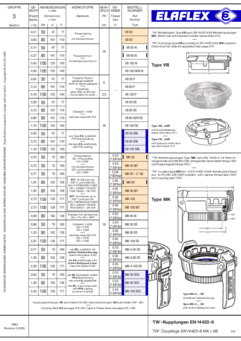

TW-Mutterkupplungen, Blindstopfen, Seite 313‑314
nach EN 14420-6 (DIN 28450)
- Type MK (Mutterkupplungen - alternativ auch mit Hebelsicherung),
- Type VB (Blindstopfen - alternativ auch mit Druckentlastung)
Rückseite:
Diebstahlsicherung für MK-Kupplungen, TW-Kupplungsschlüssel, PFA-Beschichtung

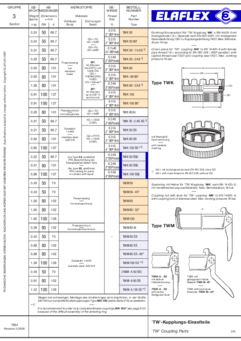

TW-Kronenstücke, TW-Spannring / Hebel / Kupplungsdichtungen, Seite 315‑316
nach EN 14420-6 (DIN 28450)
- Type TW-K (Kronenstücke zur TW-Kupplung MK),
- Type TW-M (Spannmutter m. Hebel f. TW-Kupplung MK, alternativ auch mit Hebelsicherung oder gebogenem Hebel),
- Type TW-H (Ersatzhebel)
Rückseite: Kupplungsdichtungen KD
Stand: 09.2017
TW-Kupplungs-Übergangsstücke, Seite 319‑320
- Type VK-IG (Vaterkupplung mit Innengewinde),
- Type VK-AG (Vaterkupplung mit Außengewinde),
- Type MK-IG (Mutterkupplung mit Innengewinde),
- Type MK-AG (Mutterkupplung mit Außengewinde)
Rückseite: Sonderausführungen VK-R, MK-R, Storz AG-R, Storz IG-R
Stand: 08.2015
Übergangskupplungen TW->TW + TW->Storz, Seite 321‑322
- Type VK x VK,
- Type VK x MK,
- Type MK x MK,
- Type VK x Storz,
- Type MK x Storz
Rückseite: Sonderausführungen VK 50 x 21/2", VK 50 x MB 80, KR 50, Rohrbögen
Stand: 08.2015

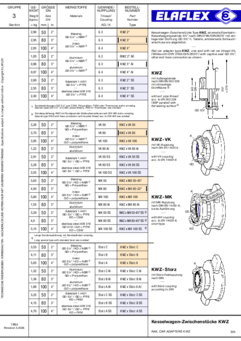

Kesselwagen-Zwischenstücke, Seite 325‑326
- Type KWZ,
- Type KWZ-VK,
- Type KWZ-MK,
- Type KWZ-Storz
Rückseite: Sonderausführungen KWZ-SS, LKWZ-MK, KWZ-Guillemin, Dichtungen für KWZ
Stand: 08.2015
Symmetrische Kupplungen, Seite 327‑328
- Type Storz IG (Storz-Festkupplung mit Innengewinde),
- Type Storz AG (Storz-Festkupplung mit Außengewinde),
- Type Guillemin IG (Guillemin-Festkupplung mit IG),
- Type Guillemin AG (Guillemin-Festkupplung mit AG),
Rückseite: Gebräuchliche Gewindemaße
Stand: 07.2016
Kesselwagen-Abfüllkupplungen, Seite 329‑330
- Type KWK,
- Type KWK-VK,
- Type KWK-MK,
- Type KWK-Storz
Rückseite: Erläuterungen Kesselwagen-Entleerung
Stand: 03.2019
Bronze-Wellrohre DN 25-50, Seite 333‑334
- Type BWO, Bronze-Wellrohr ohne Dichtungen
- Type KW, Kathodenschutz-Wellrohr mit Dichtungen
Zum Einbau innerhalb der Saugleitung zwischen Zapfsäule und Erdtank, sowie in Domschächten.
Rückseite: Gewindeflansch GF, Oval-Blindflansch OBF, Oval-Flanschdichtung PD, Nylon-Flanschdichtung NFD
Stand: 01.2020
Hebelarm-Kupplungen, amerikanisches System nach EN 14420-7, Seite 341‑344
- Type AMB (Blindkappe),
- Type AVKI (Vaterteilkupplung mit Innengewinde)
- Sonderausführungen AVKA, Adapter A, Adapter F, Ersatzhebel, Kupplungsdichtungen, AMB-PP, AVKI-PP
- Type AVB (Blindstopfen),
- Type AMKI (Mutterteilkupplung mit Innengewinde)
- Sonderausführungen AMKA, Coupler D, Coupler B, Coupler C, Adapter E, AVB-PP, AMKI-PP
DDC-Trockenkupplungen Mutterteil (Schlauchteil), Seite 345‑346
- Type DDC-M
MannTek Dry Disconnect Couplings nach NATO Stanag 3756, kompatibel zu Emco, Avery Hardoll, Todo.
Rückseite: Blindstopfen DDC-S, Druckverlustkurve, Selektivsystem
Stand: 01.2017
DDC-Trockenkupplungen Vaterteil (Festteil), Seite 347‑348
- Type DDC-V
MannTek Dry Disconnect Couplings nach NATO Stanag 3756, kompatibel zu Emco, Avery Hardoll, Todo.
Rückseite: Blindkappen DDC-K, Flanschmaße, Funktionsprizip
Stand: 07.2022
DGC-Trockenkupplungen, Seite 349a-349b
- Type DGC-M
(Mutterteil / Schlauchteil) - Type DGC-V
(Vaterteil / Festteil)
Rückseite: Blindstopfen, Blindkappe, Durchflussdiagramm
Stand: 10.2020
Abreißkupplungen SBC/SBC-C, Seite 350a-350d
- Abreißkupplungen Type SBC, wiederverwendbar, selbstschließend, Bruchbolzenausführung
- Abreißkupplungen Type SBC-C, wiederverwendbar, selbstschließend, Seilzugausführung

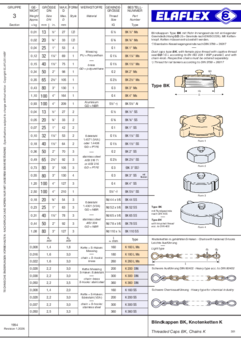

Blindkappen, Seite 351‑352
- Type BK (Blindkappe),
- Type BK...SS (Blindkappe Edelstahl),
- Type K (Knotenketten),
- Type K...SS (Knotenketten)
Rückseite: Sonderausführungen BK 11/4" H, Peilrohrverschraubung PRV, "Marine"-Verschlusskappe, Blindstopfen BS
Stand: 08.2015
Reduzierstücke IG/AG, Seite 353‑354
- Type RS
Rückseite Sonderausführungen:
Peilrohrverschraubung RS 1 x 11/4" PRV, Reduzierstücke RS...NPT, Reduzierstücke RS ...NPT x ACME
Reduzierstücke IG/AG aus Edelstahl, Seite 355‑356
- Type RS...SS
Rückseite: Beständigkeitsliste Armaturen
Stand: 07.2022
Anschweißnippel, Seite 357‑358
- Type AN,
- Type AN-Al,
- Type AN-SS,
- Type AN-NPT
Rückseite:
Sonderausführungen AN 51/2", AN-R, AM, ANS 50 Al
Doppelnippel AG/AG, Seite 359‑360
- Type DN (Doppelnippel),
- Type GN (Gewindenippel),
- Type DN...Al (Doppelnippel Aluminium),
- Type DN...SS (Doppelnippel Edelstahl)
Rückseite: Sonderausführungen DN-R, DN-SSE, Vorteile von Flachdichtungen
Stand: 08.2015
Reduziernippel AG/AG, Seite 361‑362
- Type RN,
- Type RN...Al,
- Type RN...SS
Rückseite: Sonderausführungen RN-R, RN-SSE, Doppelmuffen DM, Reduziermuffen RM
Stand: 01.2017
Drehgelenke DG, Seite 363‑364
Neue Konstruktion mit gekammertem Kugellager und PTFE-Gleitlagerung.
- Type DG Ms
- Type DG SS
- Type DG Al
Flanschgewindenippel, Seite 365‑366
- Typen FGN, TGN
Rückseite: Sonderausführungen FGN-SSE mit PFA-Beschichtung, FGN-PP aus Polypropylen, FGN mit konischer Verlängerung, FGN mt Rohrbogen
Stand: 01.2014
Tankwagen-Schweißflansche TF, Seite 367‑368
- Type TFA (Tankwagen-Schweißflansche Aluminium),
- Type TQFA (raumsparende Quadratform),
- Typen TF, TFA (Tankwagen-Schweißflansche Stahl od. Edelstahl),
- Type TFB (Tankwagen-Blindflansche DIN 28459)
Rückseite: Gebräuchliche Flanschmaße
Stand: 07.2016
Schaugläser, Tankwagen-Gewindeflansche, Seite 373‑374
- Type SG (Schauglas mit Innengewinde),
- Type TSG (Schauglas mit TW-Flansch DIN 29459),
- Type TGN (Tankwagenflansch-Gewindenippel)
Rückseite Ersatzteile + Sonderausführungen:
Ersatzgläser für SG/TSG, Ersatzdichtungen, Stangen-Schaugläser, TSG 3" x 15°, SG 1" mit Propeller
ELAPAC-Flanschdichtungen, Seite 381‑382
- Type FD (Rund-Flanschdichtungen),
- Type QFD (Quadrat-Flanschdichtungen)
Rückseite: Sonderformen nach Muster oder Zeichnung
Stand: 10.2019
ELAPAC-Flanschdichtungen, Seite 383‑384
- Type FD (Oval-Flanschdichtungen),
- Type FD-TM (Rundflanschdichtungen PTFE-ummantelt),
- ELAPAC-FD Platten/Rollen
Rückseite: Spezifikation ELAPAC
Stand: 09.2017

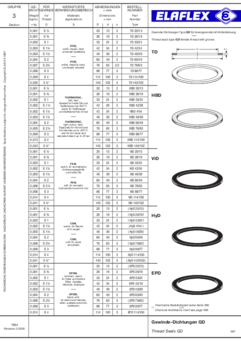

Gewindedichtungen, Seite 387‑388
- Type TD (PTFE-Dichtungen),
- Type HBD (Thermopac Heißbitumendichtungen),
- Type ViD (FKM-Dichtungen),
- Type HyD (Hypalondichtungen),
- Type EPD (EPDM-Dichtungen)
Rückseite:
Anwendungsbeispiele für Gewindedichtungen GD
Flachdichtungen, Seite 389‑390
- Type VD (Flachdichtungen Polyurethan)
Rückseite: Diverse Dichtungen (für ACME, Guillemin, KWK, KWZ, Tankwagen-Domdeckel)
Stand: 03.2023
Kupplungs-Dichtungen, Seite 393‑394
- Type TWD,
- Type TWO,
- Type BIT,
- Type GSD,
- Type TD,
- Type TM,
- Type RD
Anwendungsbeispiele für Kupplungsdichtungen KD
Stand: 12.2021

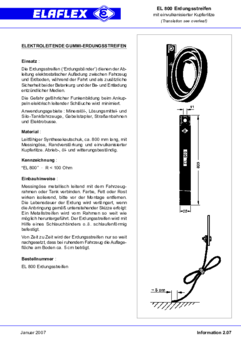

EL 800 Erdungsstreifen, Seite Info 2.07
- Type EL 800
Erdungsstreifen ("Erdungsbänder") aus Gummi, ca. 800 mm lang, mit einvulkanisierter Kupferlitze und Messingöse.
Zur Ableitung elektrostatischer Aufladung zwischen Fahrzeug und Erdboden.
Stand: 01.2007

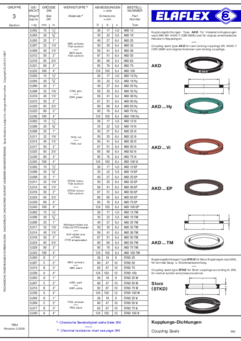

Kupplungs-Dichtungen "Storz", "AKD", Seite 395‑396
- Type STKD (Storz Kupplungsdichtungen),
- Type AKD (Camlock Kupplungsdichtungen)
Rückseite: Beständigkeitsliste Dichtungen
Stand: 05.2024Katalogseiten-Auswahl nach Kategorie
"TW" Tankwagenkupplungs-System EN 14420-6 (DIN 28450)
- TW-Vaterkupplungen, TW-Blindkappen, Ketten / Sonderausführungen
- TW-Mutterkupplungen, Blindstopfen / Sonderausführungen
- TW-Kronenstücke, TW-Spannring / Hebel / Kupplungsdichtungen
- TW-Kupplungs-Übergangsstücke / Sonderausführungen
- Übergangskupplungen TW->TW + TW->Storz / Sonderausführungen
Kesselwagenkupplungen
- Kesselwagen-Zwischenstücke / Sonderausführungen
- Kesselwagen-Abfüllkupplungen Erläuterungen Kesselwagen-Entleerung
Tankwagen- und Tankarmaturen
- Symmetrische Kupplungen / Tabelle Gbräuchliche Gewindemaße
- Hebelarm-Kupplungen EN 14420-7
- Abreißkupplungen SBC/SBC-C
- Blindkappen BK, Knotenketten / Sonderausführungen
- Reduzierstücke RS / Sonderausführungen
- Reduzierstücke RS aus Edelstahl / Beständigkeitsübersicht Armaturen
- Anschweißnippel AN / Sonderausführungen
- Doppelnippel DN (GN) / Sonderausführungen
- Reduziernippel RN / Sonderausführungen, Doppel- + Reduziermuffen
- Drehgelenke DG
- Flanschgewindenippel FGN, TGN / Sonderausführungen
- Tankwagen-Schweißflansche TF / Gebräuchliche Flanschmaße
- Schaugläser, Tankwagen-Gewindeflansche / Sonderausführungen
Wellrohre
- Bronze-Wellrohre DN 25-50
MannTek Trockenkupplungen
- DDC-Trockenkupplungen Mutterteil / Blindstopfen
- DDC-Trockenkupplungen Vaterteil / Blindkappen, Flanschmaße
- DGC-Trockenkupplungen
Dichtungen
- ELAPAC-Flanschdichtungen FD, QFD / Sonderformen
- ELAPAC-Flanschdichtungen FD
- Gewindedichtungen GD / Anwendungsbeispiele
- Flachdichtungen VD / Diverse Dichtungen
- Kupplungsdichtungen
- EL 800 Erdungsstreifen
- Kupplungs-Dichtungen "Storz", "AKD" / Beständigkeitsübersicht
Gut gekuppelt, geflanscht & verschraubt.
In dieser Kataloggruppe finden Sie unter anderem Kupplungen und Zubehör als Einzelkomponanten, zur Montage an Rohr- und Schlauchleitungen. Weiterhin bieten wir Ihnen eine große Bandbreite an Adaptern, Stopfen und Kappen, Drehgelenken, Flansch-Gewindenippeln und Schweißflanschen, Schauglasarmaturen, sowie Ersatzdichtungen.
Auch hier: wir liefern nur normgerechte Qualitätsharmaturen, zum größten Teil aus eigener Produktion.
Unser Service geht auch über das Standard-Programm hinaus. Wir besorgen für Sie jede andere gewünschte handelsübliche oder Spezial-Kupplung, sofern sie in unserem Kompetenzbereich liegt.
Qualitäts-Beispiel: TW-Kupplungen vom Spezialisten
Tankwagenarmaturen nach EN 14420-6 (ehemals DIN 28450) gibt es von ELAFLEX HIBY seit 50 Jahren. Diese Kupplungen mit ihrem sicheren, selbst nachdichtenden System lösten eine Vielzahl der nicht genormten Spezialarmaturen ab. Eine sinnvolle Standardisierung.
Durch verstärktem Wettbewerb standen in den vergangenen Jahren nicht nur die Verkaufspreise von Tankwagenkupplungen unter Druck, sondern litt bei vielen Anbietern auch die Qualität. Angesichts vieler Billigangebote sollte nicht vergessen werden, worum es bei der Betankung eigentlich geht: ein gutes Preis- Leistungsverhältnis - ohne Kompromisse bei der Funktion oder Sicherheit.
ELAFLEX HIBY „TW“ Kupplungen werden nach strengen Qualitätsrichtlinien hergestellt:
- mehr als ausreichende Materialstärken, dadurch hohe Verschleissfestigkeit
- überprüfte Lehrenhaltigkeit, dadurch zuverlässige Funktion
- Messing-Kupplungen gesenkgeschmiedet
- Edelstahl-Kupplungen im Feinguss erstellt, lunkerfrei und mit hochwertiger elektropolierter Oberfläche
- Einhaltung der Materialspezifikationen nach DIN (dies ist leider keine Selbstverständlichkeit mehr)
- gewissenhafte Nachbearbeitung der Rohteile
- erste Wahl bei Zusatzteilen (zB. Federn und Arretierringe für MK-Armaturen)
- klare Herstellerkennzeichnung - wichtig für Produkthaftungsfragen. Achten Sie beim nächsten Billig-Angebot von Wettbewerbern bitte hierauf. Selbst bei einfachen Anwendungen wie im Silobereich können durch gebrochene Kupplungen große Folgeschäden entstehen, ohne Nachweis der Herstellerfirma haften Sie. Unser Rat: sparen Sie nicht an der falschen Stelle.
